PLACA DE SINALIZAÇÃO E DESCARGA DE ENERGIA ESTÁTICA ‘’TOQUE AQUI’’

Código ESD1112 Placas de Sinalização ESD

A placa de “toque aqui” trata-se de uma inovação para o mercado de sinalizações em áreas controladas contra a energia estática. Este item proporciona segurança e informação ao mesmo tempo.

Orçamento sem compromisso

Preço sob consulta

Baixar ficha técnica (PDF) Retorno em horário comercial
  • Atendimento técnico especializado
  • Entrega em todo o Brasil
  • Conforme normas ANSI/ESD

Destaques técnicos

Ficha completa
Resistividade elétrica superficial da placa
< 10⁸ Ω/sq
Resistencia ôhmica do cabo terra
1 MΩ (Ohms)
Contém
1 placa de alumínio impresso dissipativo nas medidas: (L) 215 X (A) 280 MM
Normas atendidas
  • ANSI/ESD S20.20
  • IEC 61340-5-1
  • NFPA 77
  • NR-10
PLACA DE SINALIZAÇÃO E DESCARGA DE ENERGIA ESTÁTICA ‘’TOQUE AQUI’’ESD1112

01 — Descrição

Conheça o produto

A placa de “toque aqui” trata-se de uma inovação para o mercado de sinalizações em áreas controladas contra a energia estática. Este item proporciona segurança e informação ao mesmo tempo. A partir do toque com a palma da mão nua é possível que a energia retida no corpo do colaborador seja conduzida e dissipada com a utilização do aterramento existente na área interligado a placa e para segurança dos colaboradores temos o beneficio de informações com procedimentos básicos de segurança caso aconteça um principio de incêndio no local.

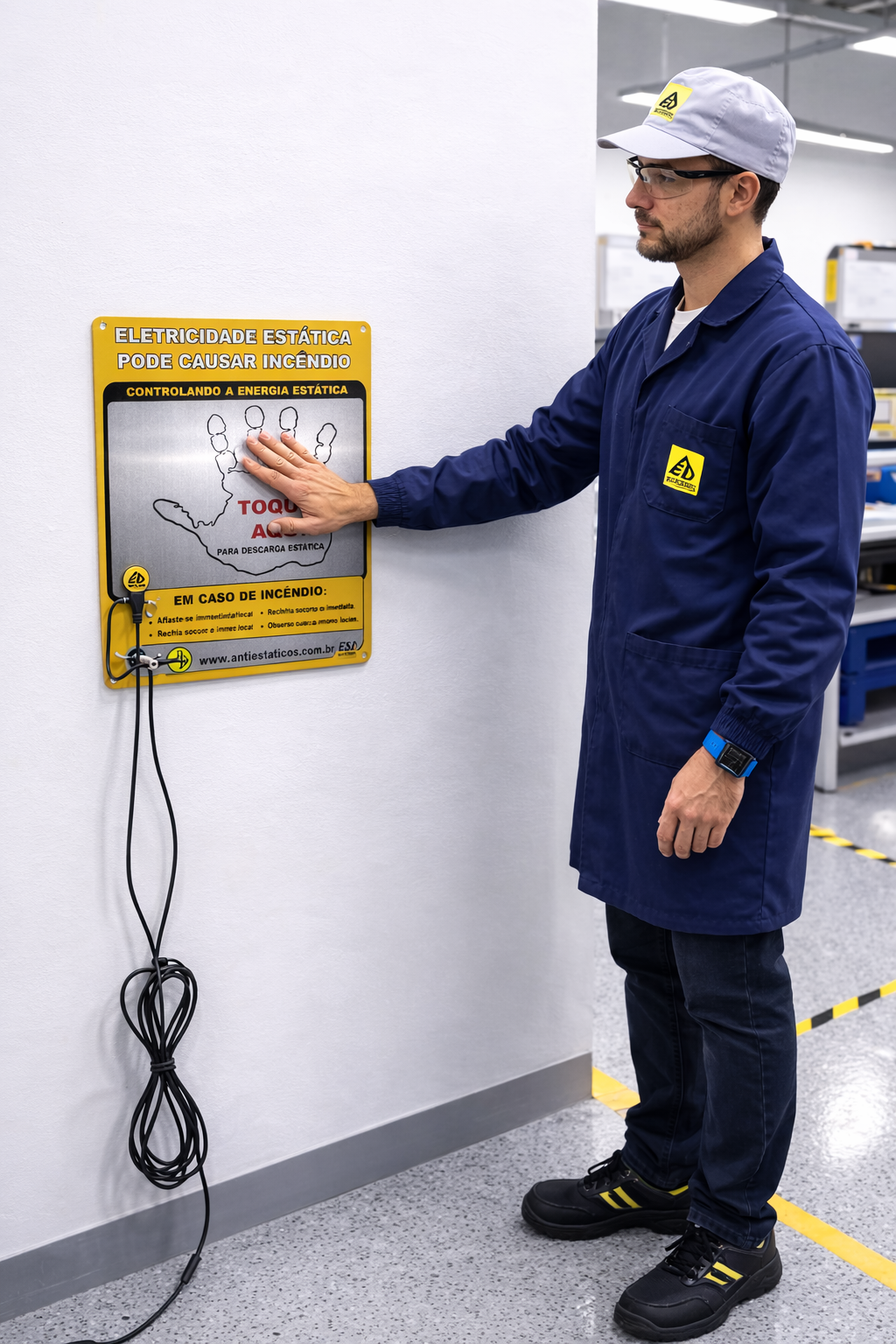

Colaborador toca a placa “Toque Aqui” instalada na parede, ao lado da entrada da área
Foto ilustrativa

Como funciona

Três passos para entrar na área sem carga estática.

  1. Passo 01

    Fixe a placa na entrada da área

    Em local visível e de fácil acesso, próximo às áreas que exigem controle de energia estática — como a entrada de áreas EX.

  2. Passo 02

    Conecte ao aterramento

    Use o cabo de 2 m com conector ilhós e olhal para interligar a placa a um ponto de aterramento adequado.

  3. Passo 03

    Toque com a mão nua antes de entrar

    A energia retida no corpo é conduzida pela placa e dissipada para a terra, protegendo os equipamentos sensíveis.

02 — Dados técnicos

Especificações técnicas

Dados conforme a ficha técnica do produto. Precisa validar a aplicação? Nossa equipe técnica orienta.

Ficha técnica (PDF)
Especificações técnicas — PLACA DE SINALIZAÇÃO E DESCARGA DE ENERGIA ESTÁTICA ‘’TOQUE AQUI’’ ESD1112

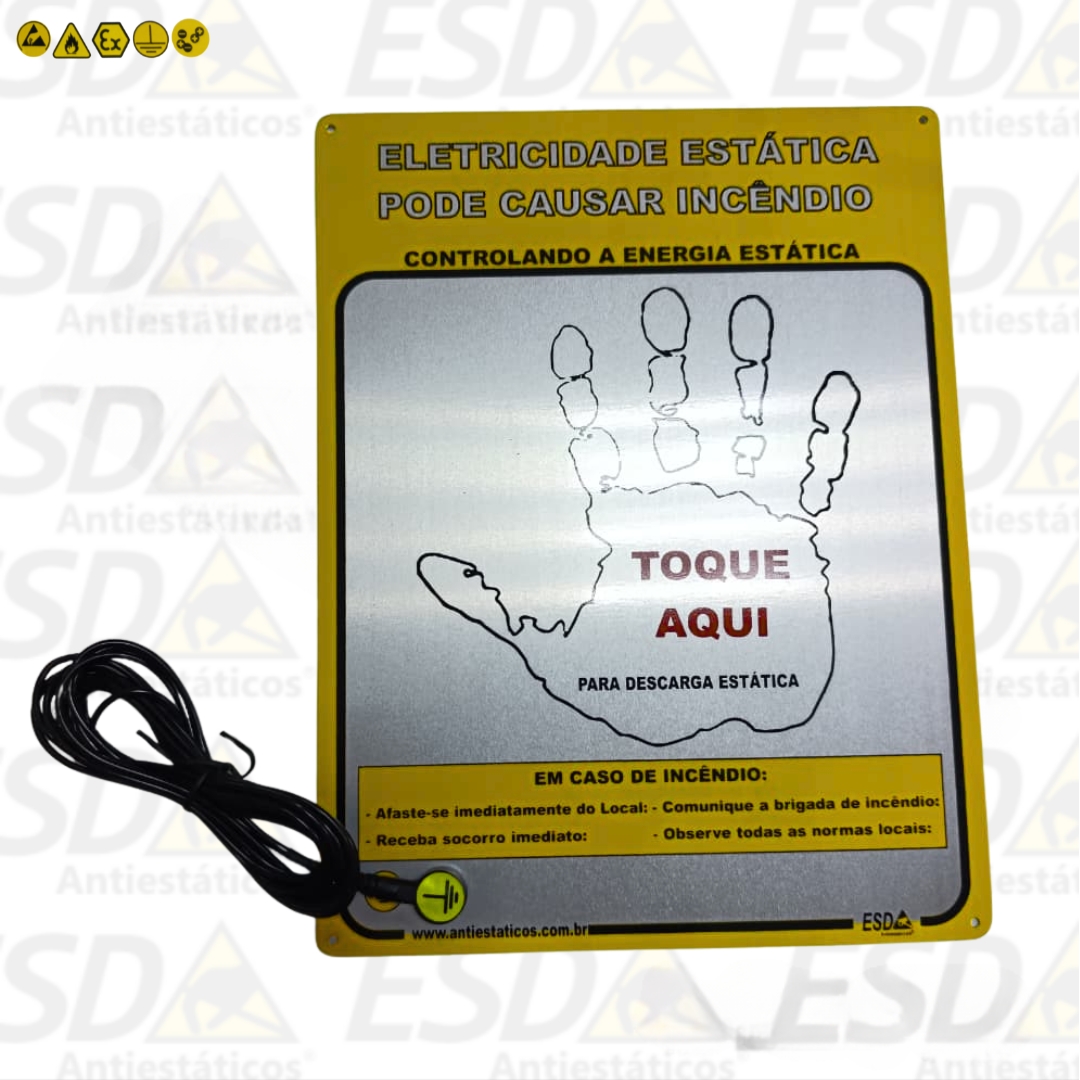

Contém1 placa de alumínio impresso dissipativo nas medidas: (L) 215 X (A) 280 MM
(1) cabo de aterramento com conector ilhós e olhal e seu comprimento é de: 2 metros
Necessidade de interligação ao aterramento
Informação impressa na placaAfaste-se imediatamente do local, comunique a brigada de incêndio, Receba socorro imediato e observe todas as normas locais

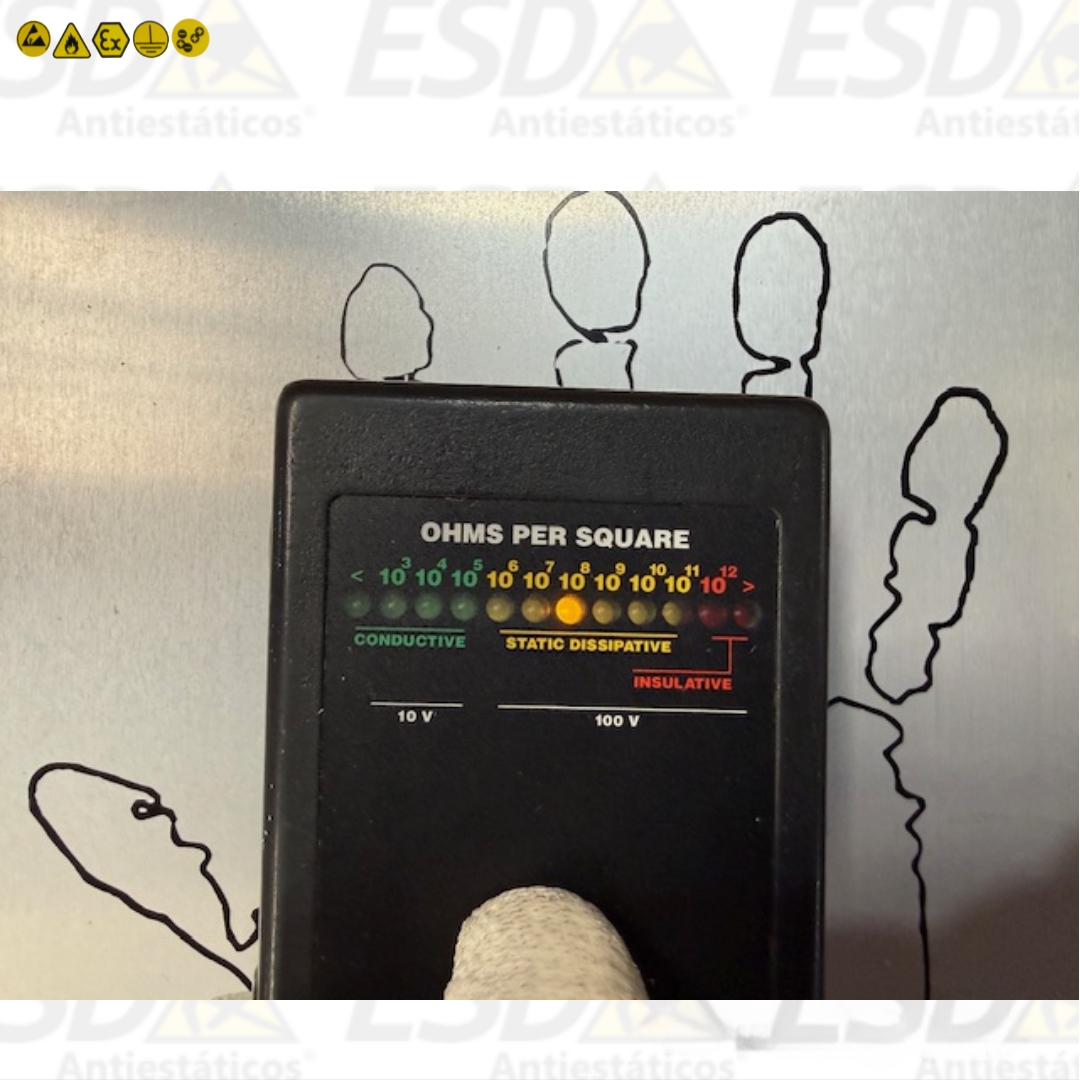

Resistividade elétrica superficial da placa< 10⁸ Ω/sq

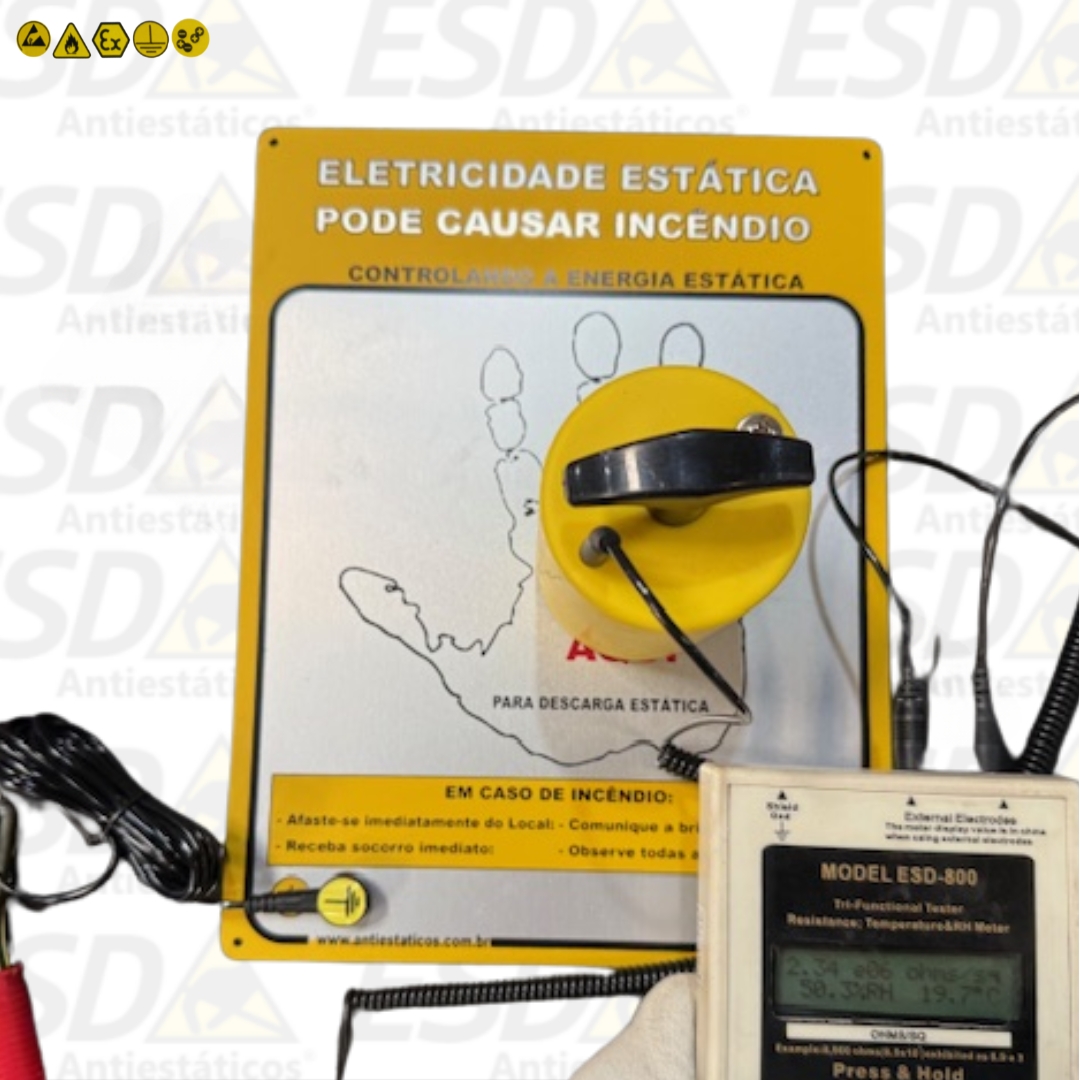

Resistencia ôhmica do cabo terra1 MΩ (Ohms)
Atende as NormasNR10, NR19, ANSI:20.20, IEC 61340-5-1, NFPA77

03 — Uso e aplicações

Onde e como usar

  • Instalação Adequada

    Fixe a placa em local visível e de fácil acesso, próximo a áreas que exigem controle de energia estática (ex: entrada de Áreas Ex)

  • Conecte-a a um ponto de aterramento adequado, seguindo normas de seguranças

  • Descarga de Energia Estática

    Ao entrar na área, toque a placa com as mãos para descarregar a energia estática do corpo, ela dissipa a carga, direcionando-a para a terra, protegendo equipamentos sensíveis

  • Sinalização de Segurança

    A placa alerta sobre a necessidade de descarregar energia estática antes de manusear componentes

  • Mantenha a área ao redor livre de obstáculos para fácil acesso

  • Manutenção e Verificação

    Verifique periodicamente o funcionamento da placa e a conexão de aterramento, limpe a superfície para garantir contato eficiente
