Código do Produto: ESD7015

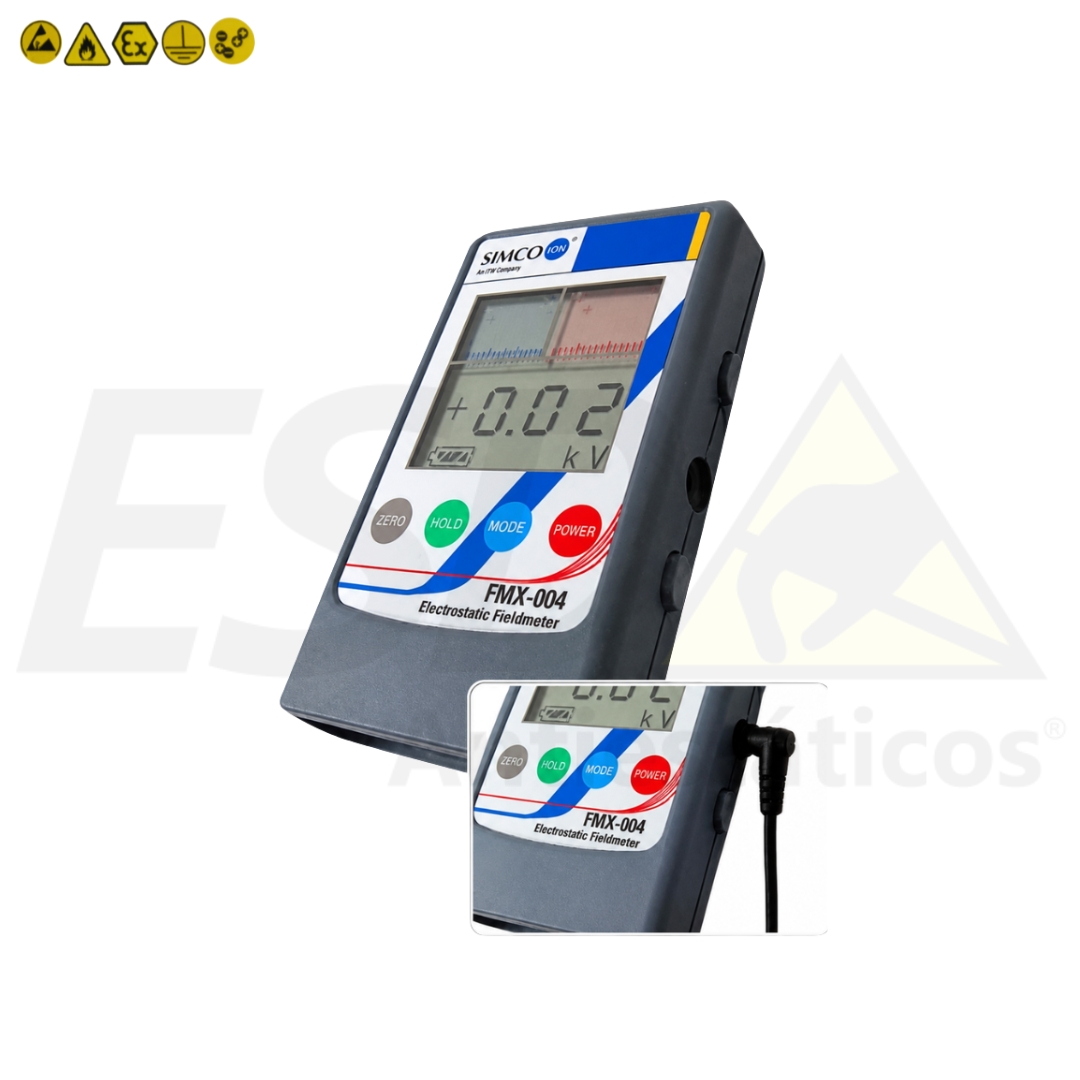

O FMX-004 representa uma nova geração de medidores de carga estática. O medidor também pode verificar o “Ion Balance” ou “Balanço Iônico” de ionizadores aerostáticos (não deve ser utilizado para medição de barras antiestáticas) Compacto e econômico possui apenas três botões de operação e faz com que seja conveniente e fácil de usar.
• Design leve e compacto;
• Faixa de luz garante medições precisas e repetíveis;
• Alcance automático de comutação de até ± 30kV (30.000 V) • Digital e gráfico de barras com indicadores + / – ;
• Desligamento automático com a inatividade.
4.8 x 2.9 x 1 polegada (12,3 x 7,3 x 2.5 cm).
– Para ligar, pressione levemente o botão vermelho POWER. Um bip será ouvido.
– Aproximar o sensor do monitor a uma área que não possua carga estática (por exemplo, uma placa metálica conectada ao terra). O display deveria mostrar zero, mas, se isso não ocorrer, pressionar o botão ZERO.
– Aproximar o sensor do medidor à base do objeto a ser medido. Para auxílio, o medidor possui em sua base superior 2 LEDS de luz vermelhos, que proporcionam um guia para o posicionamento na distância correta de 1”. Ao direcionar o medidor para o abjeto, aproxime-o até que os 2 flashes de luz estejam posicionados de forma à se visualizar apenas 1 flash. Estes ficarão sobrepostos dando a impressão de serem somente um.
Caso a medição seja maior que +-30KV aumentar a distância entre o medidor e o objeto, considerando o resultado da seguinte forma:
1” – medição exata conforme calibração
3” – valor medido x2
6” – valor medido x3
– Caso necessite, o valor medido pode ser congelado no display pressionando o botão HOLD.
– Aproximar o sensor do monitor a uma área que não possua carga estática (por exemplo, uma placa metálica conectada ao terra). O display deveria mostrar zero, mas, se isso não ocorrer, pressionar o botão ZERO.
– Aproximar o sensor do medidor à base do objeto a ser medido. Para auxílio, o medidor possui em sua base superior 2 LEDS de luz vermelhos, que proporcionam um guia para o posicionamento na distância correta de 1”. Ao direcionar o medidor para o abjeto, aproxime-o até que os 2 flashes de luz estejam posicionados de forma à se visualizar apenas 1 flash. Estes ficarão sobrepostos dando a impressão de serem somente um.
Caso a medição seja maior que +-30KV aumentar a distância entre o medidor e o objeto, considerando o resultado da seguinte forma:
1” – medição exata conforme calibração
3” – valor medido x2
6” – valor medido x3
– Caso necessite, o valor medido pode ser congelado no display pressionando o botão HOLD.
Medição de Ion Balance:
– Posicione a placa de medição na base superior do aparelho;
– Para ligar, pressione levemente o botão vermelho POWER. Um bip será ouvido. – Pressionar levemente o botão IB para acionar o sistema de leitura de Ions.
– Pressionar o botão ZERO para que o aparelho seja zerado.
– Aproximar o medidor do aparelho e iniciar a medição.
